阀门总类

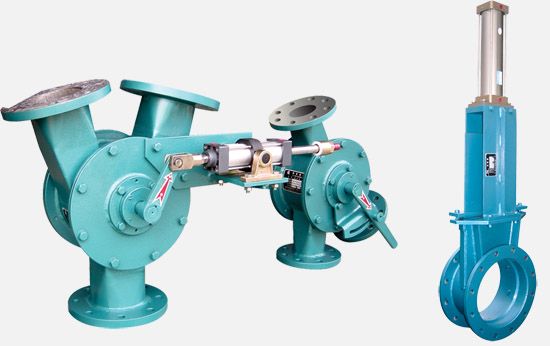

本阀门系列按结构形式可以分为插板阀、扇形阀、颚形阀和三通换向阀四类，按开闭的动力可分为手动、气动和电动三类。
| 序 号 |
阀门种类 |
200×200
Φ200
|
300×300
Φ300
|
400×400
Φ400
|
500×500
Φ500
|
600×600
Φ600
|
700×700
Φ700
|
| 1 |
插扳阀 |
手动齿条
|
● |
● |
● |
● |
● |
|
|
手动螺旋
|
● |
● |
● |
● |
● |
|
| 气动 |
● |
● |
● |
● |
● |
● |
| 电动 |
● |
● |
● |
● |
● |
● |
| 2 |
扇形阀 |
手动 |
● |
● |
● |
● |
○ |
|
| 气动 |
● |
● |
● |
● |
● |
○ |
| 电动 |
● |
● |
● |
● |
● |
○ |
| 3 |
颚形阀 |
手动 |
● |
● |
● |
● |
● |
|
| 气动 |
● |
● |
● |
● |
● |
● |
| 电动 |
● |
● |
● |
● |
● |
● |
| 4 |
正三通换向阀 |
手动 |
● |
● |
● |
● |
○ |
|
| 气动 |
● |
● |
● |
● |
● |
● |
| 电动 |
● |
● |
● |
● |
● |
● |
| 序 号 |
阀门种类 |
Φ50 |
Φ80 |
Φ100 |
Φ125 |
Φ150 |
Φ200 |
Φ300 |
Φ200 |
| 5 |
换向阀 |
手动 |
● |
● |
○ |
● |
● |
○ |
○ |
|
| 气动 |
○ |
● |
○ |
● |
● |
○ |
○ |
● |
| 电动 |
○ |
● |
○ |
● |
● |
○ |
● |
● |
注：“●”表示产品已生产，“○”表示产品待生产。
阀门的适用范围
●适用于堆积比重≤2的矿石、煤、焦炭、灰渣、化工产品等粉状、粒状物料。用于强腐蚀性物料时，需要更换阀门的材质。电控阀用于防爆场所时需要更换成防爆型电动推杆。
●对于三通换向阀，可用于换向分流流程，且允许在有料流通过时换向，但不能用在料仓下做切断料流用，也不能在阀体内充满物料时换向。
●除三通换向阀外，其它三类阀均部分有调节物料流量功能。
●电动和气动三通换向阀可以通过改变限位开关的位置做到同时向两个方向分流。 |
