特点
用于输送ρ=0.8~1.2t/m3的粒度不大于30mm(******粒度含量小于20%)、粒状、粉状和小块状物料。对于坚硬的物料(指不易压碎的物料),要求******粒度(允许含有10%)不大于20mm。
输送物料的温度为100~450℃。瞬时物料温度允许达到800℃。
可以用于水平或向上倾斜输送(0~15°),不能作向下倾斜输送。对于流动性大的物料(硫铁矿渣等),推荐用水平输送形式。
技术参数
型号 |
MSR32 |
MSR40 |
机槽宽度B,mm |
320 |
400 |
机槽高度h,mm |
320 |
360 |
刮板链条 |
节距t,mm |
200 |
200 |
型式 |
BT |
BT |
许用载荷,N |
42900×2 |
42900×2 |
输送效率η |
0.4-0.6 |
0.4-0.6 |
输送能力Q,m3/h |
刮板链条速度V,m/s |
0.16 |
23.6~35.4 |
33.2~49.8 |
0.20 |
29.5~44.2 |
41.5~62.2 |
0.25 |
36.9~55.3 |
51.8~77.8 |
0.32 |
47.2~70.8 |
66.4~99.5 |
输送机的允许******长度Lmax,m |
物料松散密度t/m3 |
0.8 |
70 |
60 |
1.0 |
70 |
50 |
1.2 |
60 |
40 |

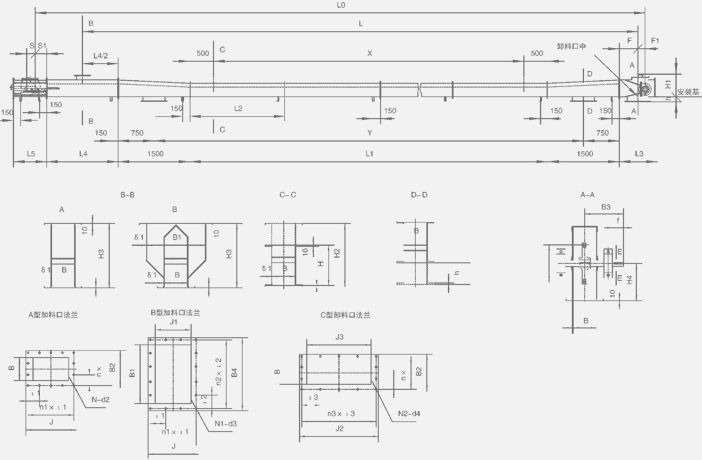

外形图
|
