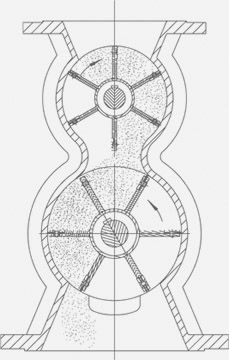

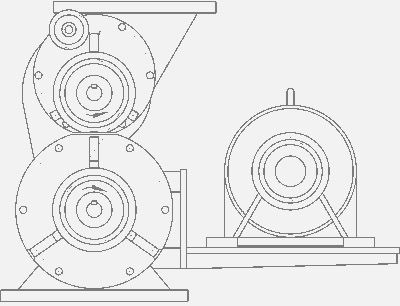

外形图
特点
SQF锁气阀适用于石油、化工、医药等行业易燃、易爆场合干燥粉状和小颗粒物料的气力输送系统。
进出料口按原化工部HG20594-97标准标准法兰设计，便于设计和使用单位选用（特殊场合，可按用户要求确定）。
叶轮有"一"字形、"V"字形、"U"字形等形式，并设计成可拆式，当使用过程中产生叶轮粘料而影响工作或变更物料性质时，很方便的拆卸、清洗。
整机采用直联或链传整体式，精致、轻巧，驱动装置无需另设安装基础，减少占用空间、节省费用。
可采用铸铁、铸钢、不锈钢、钛钢等多种结构形式、满足用户不同场合的需求。
基本参数
| 型号 |
SQF120/150 |
SQF150/200 |
SQF200/250 |
SQF250/300 |
| 链轮式 |
直联式 |
链轮式 |
直联式 |
链轮式 |
直联式 |
链轮式 |
直联式 |
| 生产能力m3/h |
0.5 |
1.0 |
0.8 |
1.6 |
2.6 |
5.2 |
6.6 |
13.3 |
| 叶轮转速r/min |
16.3 |
32.3 |
16.3 |
32.3 |
16.4 |
32.5 |
16.4 |
32.5 |
| 叶轮直径mm |
φ120 |
φ150 |
φ200 |
φ250 |
| 减速机 |
功率 |
0.75-1.5kw |
1.2-2.2kw |
| 型号 |
BWY或BLY |
| 型号 |
SQF300/350 |
SQF350/400 |
SQF400/500 |
SQF500/600 |
| 链轮式 |
直联式 |
链轮式 |
直联式 |
链轮式 |
直联式 |
链轮式 |
直联式 |
| 生产能力m3/h |
10.5 |
21 |
18.6 |
32.3 |
23.6 |
47.3 |
39.4 |
78.8 |
| 叶轮转速r/min |
16.4 |
32.5 |
16.4 |
32.5 |
16.4 |
32.5 |
16.4 |
32.5 |
| 叶轮直径mm |
φ300 |
φ350 |
φ400 |
φ500 |
| 减速机 |
功率 |
2.2-3kw |
3-4kw |
| 型号 |
BWY或BLY |
|
