用途及特点

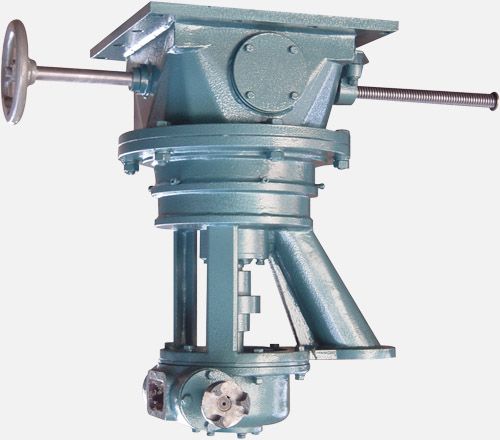

GF(原DX)型叶轮给粉机是火力发电厂储仓式制粉系统供给锅炉燃料的主要设备。用它把煤粉连续、均匀的送入一次风管,吹进锅炉燃烧。靠它调节给粉量来控制锅炉温度和压力,从而保证要求的锅炉出力。
叶轮给粉机的出力是按一定的容量比重确定的。因此,对于建材、冶金、化工、民用等部门的制粉系统,也可根据技术性能广为选用,欢迎订购。
主要技术性能
型号 |
GF-1.5 原(D×1A) |
GF-3 |
GF-6 原(D×2A) |
GF-9 |
GF-12 原(D×3A) |
GF-15 |
额定出力(t/h) |
0.5-1.5 |
1-3 |
2-6 |
3-9 |
4-12 |
5-15 |
设计选用煤粉比重
t/m3
|
0.65 |
叶轮直径(mm) |
φ314 |
φ387 |
叶轮齿数(齿) |
12 |
额定主轴转速(r.p.m) |
9-40 |
21-81 |
21-81 |
|
传动比(i) |
1:27 |
1:13.5 |
1:13.5 |
|
外形尺寸(mm) |
974×1175×770 |
1350×1250×1050 |
|
总量(不计电机)(kg) |
354 |
480 |
|
配套电动机技术数据
名称 |
电磁调速异步电动机 |
型号
功率kw
转数rpm
电压v
重量kg
|
YCT(或YCTD)-31-4(原JZTY-31-4)(原JZTY-31-4)
2.2
120~1200
220/380
140
|
|
