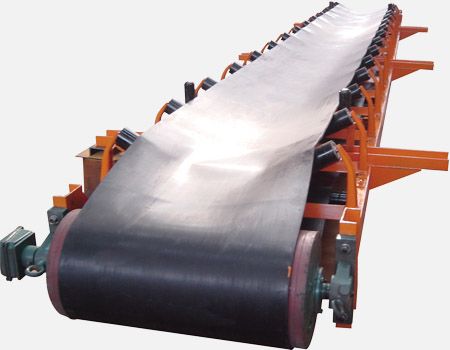

带式输送机

　加入时间：2019-12-12 13:49:44　

概述

本公司主要生产TD75、TDII、QD80等型号的带式输送机，由于具有输送量大、结构简单、维护方便、成本低、通用性强等优点，因而广泛地在冶金、建材、煤炭、交通、水电、粮食等部门用来输送散状物料或成件物品。根据输送工艺的要求，可以用单机进行输送，也可以多台或与其它输送机组成水平或倾斜的输送线。




基本布置形式




TD75、TDII型带式输送机最大输送量表

拖辊形式

承载

输送速度

(m/s)

 胶带输送宽度B(mm)
500 650 800 1000
 		 1200 1400
输送量(t/h)

槽

形

托

辊

 0.8 78 130 - - - -
1.0 97
 		 164 278 435 655 891
1.25 122 206 348 544 819 1115
1.6 156 264 445 696 1048 1427
2.0 191 323 546 853 1284 1748
2.5 232 391 664 1033 1556 2118
3.15 - - 824 1233 1858 2528
4.0 - - -
 		 2202 2996

平

行

托

辊

 0.8 41 67
 		 118 - - -
1.0 52 88 147 230 345 469
1.25 66 110 184 288 432 588
1.6 84 142 236 368 558 753
2.0 103 174 289 451 677 922
2.5 125 211 350 546 821 1117




QD80型轻型带式输送机最大输送量表

带宽B(mm)

动堆积角β

 300 400 500 650 800 1000 1200
20° 30° 20° 30° 20° 30° 20° 30° 20° 30° 20° 30° 20° 30°

带速

V

(米/秒)

 平型输送机最大输送能力Q°(米3/时)带速V(米/秒)
0.25 3.8 5.7 6.7 10 10.3 15.8 17.6 26.7 26.6 40.3 41.4 63.4 59.7 90.8
0.5 7.4 11.3 13.1 20.1 20.8 31.6 35 53.2 53 80.7 82.8 126 119 181
0.8 11.9 18.1 21.1 32.2 33.1 50.4 56 85.1 84.8 129 132 202 191 290
1.0 14.9 22.7 26.4 40.3 41.4 63 70 106
 		 106 161 166 252 238 363
1.25 18.7 28.3 33.1 50.4 51.8 78.8 87.6 133 133 202 207 315 298 454
1.6 23.8 36.2 42.3 64.6 66.3 101 112 170 170 258 265 402 382 581
2.0 29.8 45.4 53 80.6 82.8 126 140 213 212 322 331.2 504 476.9 725.7
2.5 37.3 56.7 66.2 100.8 103.5 157.5 174.9 266 265 403 414 630 596.2 907
槽形输送机最大输送能力Q°(米3/时)带速V(米/秒)
0.25 9.1 10.7 18.3 21 28.6 32.9 48.3 55.6 73.1 84.1 114 131 165 189
0.5 18.2 21.4 36.6 42.1 57.2 65.8 96.7 111 146 168 229 263 329 378
0.8 29.1 34.2 58.4 67.3 91.4 105 155 178 234 269 366 420 527 606
1.0 36.3 42.8 73.1 84.1 114 131 193 222 293 336 457 526 658 757
1.25 45.4 53.4 87.8 105 143 164 242 278 366 420 572 657 823 946
1.6 58.1 68.4 117 135 183 210 309 355 486 538 732 846 1053 1211
2.0 72.7 85.6 146 168 229 263 386 444 585 673 914 1051 1317 1513
2.5 90.7 107 183 210 286 329 483 555 731 841 1143 1314 1646 1892
