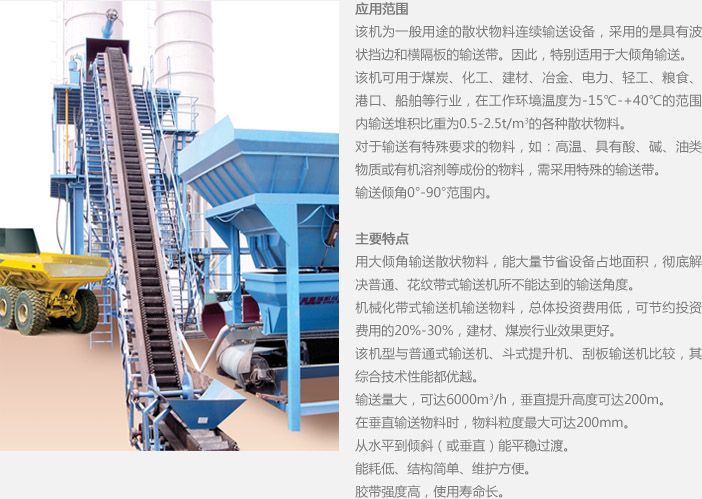

DJ大倾角波状挡边带式输送机

　加入时间：2019-12-12 13:50:32　

布置形式及一般要求


●基本布置形式


在曲线段内不允许设给料装置。

给料点最好设在水平段内，也可设在倾斜段。




主要技术参数

基带宽B(mm) 500 650 800 1000 1200 1400(1600)
挡边高H(mm) 80 120 160 80 120 160 120 160 200 160 200 240 200
 		 240 300 240
 		 300 400

横隔板高

h(mm)

 75 110
 		 150 75 110
 		 150 110
 		 150 180 150
 		 180 220 180
 		 220 280 220
 		 280 360
带速V(m/s) 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0
传动滚筒直径D(mm) 400、500 400、500、630 500、630、800 630、800、1000 630、800、1000、1250 800、1000、1250、1400

改向滚筒直径

(mm)

 400 400、500 400、500、630 500、630、800 500、630、800、1000 630、800、1000、1250
托辊直径(mm) Φ89 Φ108
公称倾角 0-30° 30° 40° 45° 50° 55° 60° 65° 70° 75° 80° 85° 90°
允许倾角 0-90°内任意角度
传动装置 I型 电动滚筒(带逆止器)
功效KW 1.5-7.5 1.5-11 1.5-37 1.5-90 1.5-110
Ⅱ型 Y系列电动机+三角胶带+轴装式减速器(带逆止器)+传动滚筒
功效KW 3-11 3-15 3-22
Ⅲ型 电动机+联轴器+减速器+传动滚筒(配逆止器)(按单电机驱动计)
功效KW 1.5-30 1.5-55 2.2-90 4-110 5.5-185




产品的名称、型号、规格标记

名称：本系列产品名称为波状挡边带式输送机。


型号：本系列型号标记为DJ。

其中：D-带式输送机；J-大倾角。

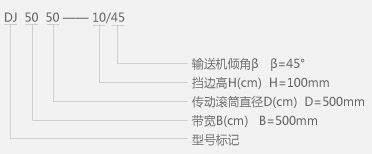

产品的规格标记示例：
