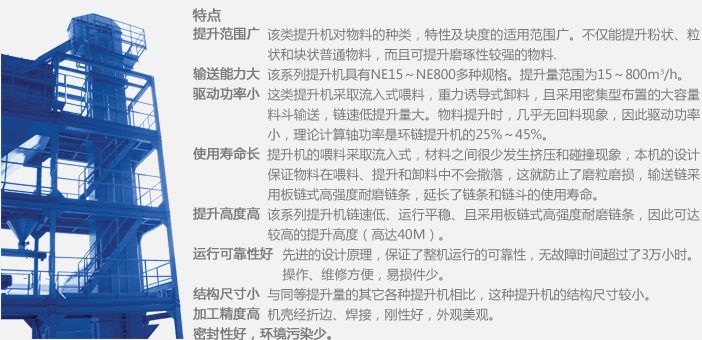

NE型斗式提升机
主要技术参数
型 号
|
输送量(m3/h)
|
******粒度(mm)
|
物料容重(t/h3)
|
******提升高度(m)
|
功率范围(kw)
|
NE15
|
10～15
|
40
|
0.6～2.0
|
35 |
1.5～4
|
NE30
|
18.5～31
|
55 |
0.6～2.0
|
50 |
1.5～11
|
NE50
|
35～60
|
60
|
0.6～2.0
|
45
|
1.5～18.5
|
NE100
|
75～110
|
70 |
0.6～2.0
|
45 |
5.5～30
|
NE150
|
112～165
|
90
|
0.6～2.0
|
45 |
5.5～45
|
NE200
|
170～220
|
100 |
0.6～1.8
|
40
|
7.5～55
|
NE300
|
230～340
|
125
|
0.6～1.8
|
40 |
11～75
|
NE400
|
340～450
|
130 |
0.6～1.8
|
30
|
18.5～90
|
NE500
|
450～550
|
140
|
0.6～1.8
|
30 |
30～110
|
NE600
|
550～660
|
150 |
0.6～1.8
|
30 |
37～132
|
NE800
|
680～830
|
165
|
0.6～1.8
|
30 |
～160
|
TH、HL型斗式提升机
特点
◎提升机环形链采用低合金钢锻制，并经渗碳淬火，具有很高的抗拉强度和耐磨性能，使用寿命长。
◎采用组装式链轮，由轮体、轮缘用高强度螺栓联接而成，在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，节省材料，降低费用。
◎驱动装置采用带异型辊逆止器之减速电机，逆止可靠、噪声小，运转平稳、可靠。
◎采用重力或弹簧自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时在料斗遇到偶然因素引起“卡壳”现象时，有一定的容让性，有效地保护下部驱动装置。
◎输送物料温度可达250℃。
◎机壳经折边、焊接，刚性好，外观美观。
TH型主要技术参数
斗式提升机型号
|
TH315
|
TH400
|
TH500
|
TH630
|
料斗型式
|
Zh
|
Sh |
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
输送量(m3/h)
|
35
|
59
|
58
|
94
|
73
|
118
|
114
|
185
|
料斗
|
斗容(L)
|
3.75 |
6 |
5.9 |
9.5
|
9.3 |
15 |
14.6
|
23.6
|
斗距(mm)
|
512
|
688
|
链条
|
圆钢直径节距(mm)
|
Φ18×64
|
Φ22×86
|
单条破断强度(KN)
|
≥320
|
≥480
|
单位长度牵引件重量(kg/m)
|
25.64
|
26.58
|
31 |
31.9 |
|
|
|
料斗运行速度(m/s)
|
1.4
|
1.5
|
传动链轮转速(r/min)
|
42.5
|
37.6
|
35.8
|
31.8
|
输送物料******块度(mm)
|
35
|
40
|
50 |
60 |
HL型主要技术参数
斗式提升机型号
|
HL-300
|
HL-400
|
S制法
|
Q制法
|
S制法
|
Q制法
|
输送量
|
m3/h
|
28
|
16
|
47.2
|
30
|
料斗
|
容量
|
kg
|
52 |
44 |
10.5 |
10 |
斗距
|
mm |
500 |
500 |
600
|
600 |
运行部份(料斗牵引链条)每公斤重
|
kg/m
|
24.8
|
24
|
29.2 |
28.3
|
牵引链条
|
型式
|
|
链造环形链
|
圆钢直径
|
mm |
18
|
18
|
节距
|
mm |
50
|
50
|
破断强度
|
kg
|
12800
|
12800 |
料斗运行速度
|
m/s
|
1.25
|
1.25 |
传动链轮轴转数
|
r/min
|
37.5
|
37.5
|
TD、D型斗式提升机
特点
TD、D型斗式提升机，采用橡胶带作牵引构件，具有规格多、输送量大、提升高度高、运行平稳、寿命长等优点。机壳经折边、焊接，刚性好，外观美观。如果采用耐热式胶带，则被输送物料的温度可达150℃，适宜输送无（或小）磨琢性的散状物料，不适于输送大块的、高磨琢性及掏取阻力大的物料。
TD型主要技术参数
| 提升机型号 |
TD100 |
TD160 |
TD250 |
TD315 |
| 料斗型式 |
Q |
H |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
| 输送量 |
m3/h |
4 |
7.6 |
9 |
16 |
16 |
27 |
20 |
36 |
38 |
59 |
28 |
50 |
42 |
67 |
| 料斗 |
斗容 |
L |
0.15 |
0.3 |
0.49 |
0.9 |
1.12 |
1.9 |
1.22 |
2.24 |
3.0 |
4.6 |
1.95 |
3.55 |
3.75 |
5.8 |
| 斗距 |
mm |
200 |
280
|
350 |
360
|
450 |
400 |
500
|
| 传动滚筒直径 |
mm |
400 |
500 |
| 从动滚筒直径 |
mm |
315 |
400 |
| 料斗运行速度 |
mm/s |
1.4 |
1.6 |
| 传动滚筒转速 |
r/min |
67 |
61
|
| 提升机型号 |
TD400 |
TD500 |
TD630 |
| 料斗型式 |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
H |
Zd |
Sd |
| 输送量 |
m3/h |
40 |
76 |
68 |
110 |
63 |
110 |
96 |
154 |
142 |
148 |
238 |
| 料斗 |
斗容 |
L |
3.1 |
5.6 |
5.9 |
9.4 |
4.84 |
9.0 |
9.3 |
14.9 |
14 |
14.6 |
23.5 |
| 斗距 |
mm |
480 |
560 |
500 |
625 |
710 |
| 传动滚筒直径 |
mm |
630 |
800 |
| 从动滚筒直径 |
mm |
500 |
630 |
| 料斗运行速度 |
mm/s |
1.8 |
2.0 |
| 传动滚筒转速 |
r/min |
55 |
48 |
D型主要技术参数
| 项 目 |
D160 |
D250 |
D350 |
D450 |
| S |
Q |
S |
Q |
S |
Q |
S |
Q |
| 输送量(m3/h) |
8 |
3.1 |
21.6 |
11.8 |
42 |
25 |
69.5 |
48 |
| 料斗 |
容量(L) |
1.1 |
0.65 |
3.2 |
2.6 |
7.8 |
7 |
14.5 |
15 |
| 斗距(mm) |
300 |
400 |
500 |
640 |
| 输送胶带 |
宽度(mm) |
200 |
300 |
400 |
500 |
| 层数 |
4 |
5 |
5 |
5 |
| 外胶层厚(mm) |
1.5/1.5 |
1.5/1.5 |
1.5/1.5 |
1.5/1.5 |
| 传动滚筒转速(r/min) |
51 |
51 |
|
|
38 |
| 料斗运行速度(m/s) |
1.068 |
1.335 |
1.335/1.25 |
1.25 |
| 驱动功率(Kw) |
4 |
C1 |
4 |
C1 |
7.5 |
C1 |
7.5 |
| C2 |
7.5 |
C2 |
11 |
C2 |
11 |
| 提升高度(H) |
4.82-30.2 |
4.48-30.08 |
4.3-30.3 |
4.54-29.5 |
| 允许一般物料的******块度 |
25mm |
35mm |
45mm |
55mm |
THG、TDG型高效斗式提升机
THG、TDG型斗提机的特点
●THG、TDG型斗提机输送量大、提升高度高；
●斗型合理，容量大；
●环链采用合金钢制造，经表面和热处理后，硬度适中，强度高，耐磨性好；
●胶带采用钢丝绳编织芯胶带，韧性好，强度高；
●本机的头尾部和中部机壳全部做了密封处理，物料及粉尘不外扬，不会造成环境污染；
●传动装置中采用了垂直轴减速器和液力偶合器，并配有逆止装置，使得传动装置机构紧凑，实现了柔性传动。既能使运转平稳，又能使电机减速器及牵引件得到保护，更能使物料在停机时保持稳定状态。
主要技术参数
TDG型斗提机技术性能表
| 主要技术参数 |
TDG160 |
TDG200 |
TDG250 |
TDG315 |
TDG400 |
TDG500 |
TDG630 |
TDG800 |
TDG1000 |
TDG1250 |
TDG1600 |
| 输送量Q,m3/h |
32 |
45 |
72 |
101 |
158
|
220 |
348
|
492 |
788
|
1220 |
1541 |
| 料斗 |
容量，L |
2.6 |
4.1 |
6.5 |
10 |
16 |
25 |
40 |
64 |
102
|
161 |
255
|
| 斗距,mm |
260 |
300 |
325 |
360 |
420 |
460 |
520 |
580 |
650 |
720 |
820 |
| 每米长度牵引胶带及料斗重kg/m |
22 |
21.5 |
33 |
33.2 |
42.2 |
62.3 |
78.53 |
106 |
145 |
155.5 |
223 |
| 料斗运行速度v,m/s |
1.2 |
1.2 |
1.34 |
1.34 |
1.5 |
1.5 |
1.68 |
1.65 |
1.86 |
1.86 |
1.86 |
| 提升高度Hmax,m |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
THG型斗提机技术性能表
| 主要技术参数 |
THG160 |
THG200 |
THG250 |
THG315 |
THG400 |
THG500 |
THG630 |
THG800 |
THG1000 |
THG1250 |
THG1600 |
| 输送量Q,m3/h |
30 |
50 |
70 |
100 |
160
|
210 |
350
|
475 |
715
|
1120 |
1550 |
| 料斗 |
容量，L |
2.6 |
4.1 |
6.5 |
10 |
16 |
25 |
40 |
64 |
102
|
161 |
255
|
| 斗距,mm |
270 |
270 |
336 |
378 |
420 |
460 |
546 |
630 |
756 |
756 |
882 |
| 每米长度牵引胶带及料斗重kg/m |
31 |
31.85 |
33.4 |
43.25 |
60.9 |
79.6 |
88.66 |
107 |
150 |
187.6 |
233 |
| 料斗运行速度v,m/s |
0.93 |
0.93 |
1.04 |
1.04 |
1.17 |
1.17 |
1.32 |
1.31 |
1.47 |
1.47 |
1.47 |
| 提升高度Hmax,m |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
|
