三通换向阀

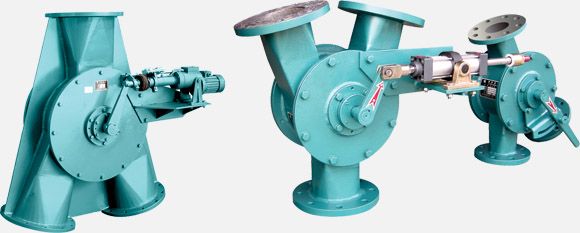

三通换向阀按换向的动力可分为手动(SST)、气动(QST)和电动(DST)三种类型,按三通管的分布可分为非对称型和对称型。该型式三通换向阀多用于气力输送场合,对物料进行换向输送。它适用于精细化工、医药、食品等行业超细粉体的换向输送。
三通换向阀采用全封闭结构,无粉尘外泄漏;旋转叶轮隔板式换向通道,畅通无阻,而被截通道因阻力作用不会产生泄漏和积料,所以换向力不会有大的改变。

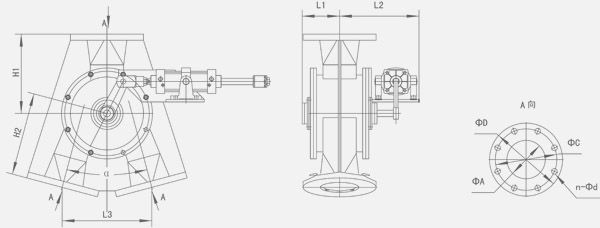

型号 |
A
|
C |
D |
n-φd |
α、H1、H2、L1、L2、L3 |
ST80 |
80 |
160
|
200 |
8-18 |
可根据用户要求设计 |
ST125 |
125 |
210 |
250 |
8-18 |
ST150 |
150 |
240 |
285 |
8-22 |
ST200 |
200 |
295 |
340 |
8-22 |
ST250 |
250 |
350 |
395 |
12-22 |
ST300 |
300 |
400 |
445 |
12-22 |
ST350 |
350 |
460 |
505 |
16-22 |
ST400 |
400 |
515 |
565 |
16-26
|
插板阀

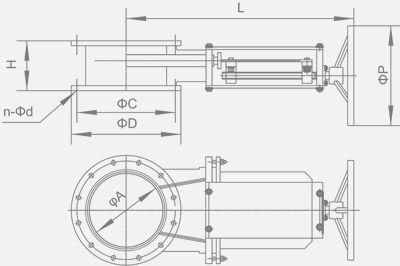

SLC型手动插板阀:
型号 |
H |
A |
C |
D |
n-φd |
L |
P |
SLC200 |
200 |
200 |
280 |
320 |
8-18 |
750 |
400 |
SLC250 |
200 |
250 |
335 |
375 |
12-18 |
830 |
400 |
SLC300 |
200 |
300 |
395 |
440 |
12-22 |
920 |
400 |
SLC350 |
260 |
350 |
445 |
490 |
12-22 |
1050 |
400 |
SLC400 |
260 |
400 |
495 |
540 |
16-22 |
1120 |
500 |
SLC450 |
280 |
450 |
550 |
595 |
16-22 |
1200 |
500 |
SLC500 |
280 |
500 |
600 |
645 |
20-22 |
1320 |
500 |

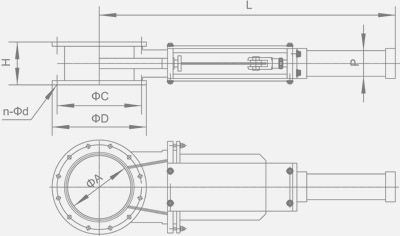

QCY型气动插板阀:
型号 |
H |
A |
C |
D |
n-φd |
L |
P |
QCY200 |
200 |
200 |
280 |
320 |
8-18 |
1100 |
100
|
QCY250 |
200 |
250 |
335 |
375 |
12-18 |
1210 |
100 |
QCY300 |
200 |
300 |
395 |
440 |
12-22 |
1400 |
125 |
QCY350 |
260 |
350 |
445 |
490 |
12-22 |
1500 |
125 |
QCY400 |
260 |
400 |
495 |
540 |
16-22 |
1620 |
140
|
QCY450 |
280 |
450 |
550 |
595 |
16-22 |
1800 |
140 |
QCY500 |
280 |
500 |
600 |
645 |
20-22 |
1900 |
160 |
|
