输送原理
GZJ2型刮渣机是刮板机的一种，但它的刮板较高。通常情况下料层低于刮板高度。物料的运动全靠刮板推送；所以它的输送原理不同于那些具有稳定物料流的，诸如：埋刮板输送机和一般的刮板输送机。
它只可以在水平和倾斜状态下工作，不能作垂直提升使用。
用途和特点
GZJ25型刮渣机主要用于锅炉除渣，特别适用于水封炉、排锅炉的排渣之用。
GZJ25型刮渣机的牵引构件是采用带滚轮双排链条（带导轨），刮板置于链板之间。运行阻力小，不偏离，不卡滞，噪音小。
一条刮渣机可以有水平段和倾斜段变角度输送，倾斜段的倾角可达40°。
技术性能及参数
刮板宽度 B=2500mm
刮板高度 h=115mm
板链节距 t=200mm
刮板间距 T=400mm
许用拉力 P≥1500kg
运行速度 V=0.08,0.1,0.16,0.2m/s
沟槽宽度 B0=450mm
倾斜角度 α≤40°
******输送距离 Lmax=30m
电机功率 根据输送长度确定。
输送能力
|
输送速度
m/s
|
提升角度 |
| 10° |
15° |
20° |
25° |
30° |
35° |
40° |
| 输送量 |
| 0.20 |
15
|
13.1 |
11.5
|
10.7 |
8.8 |
7.2 |
5.8
|
| 0.16 |
12 |
10.4
|
9.2
|
8.5
|
7.1
|
6.3
|
5.1 |
| 0.10 |
7.5 |
6.5 |
5.7 |
5.3 |
4.4 |
3.5 |
2.3 |
| 0.08 |
6 |
5.2 |
4.5
|
4.5 |
3.5
|
2.4 |
1.5
|

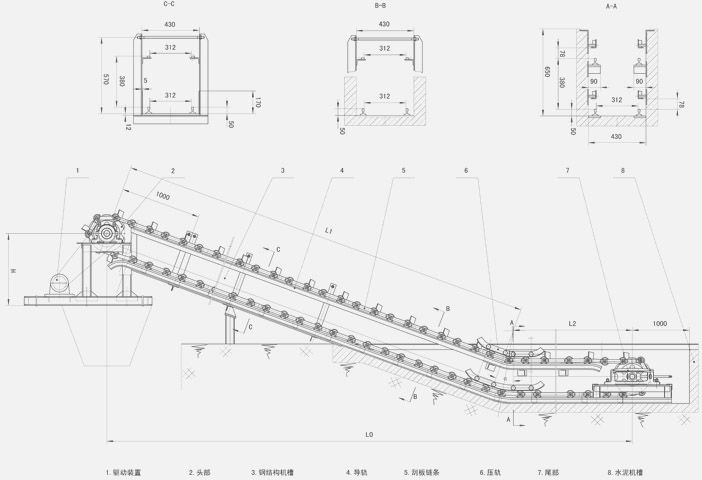

外形尺寸图
|
