输送原理和特点

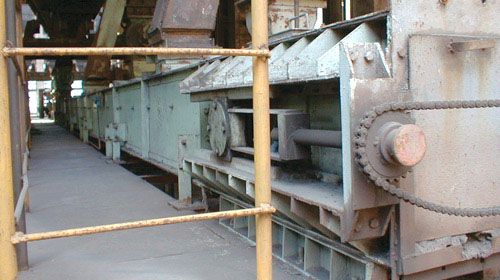

埋刮板输送机是一种在封闭的矩形断面的壳体内,借助于运动着的刮板链条连续输送散壮物料的运输设备。因为在输送过程中,刮板链条埋于被输送的物料之中,故而称“埋刮板输送机”。
埋刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态,并足以克服物料在机槽中移动而产生的外摩擦力,使物料形成连续整体的料流而被输送。
在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料,下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量,使物料形成了连续整体的料流而被提升。
埋刮板输送机机构简单、重量轻、体积小、密封性强、安装维修比较方便。它不但能水平输送,也能倾斜或垂直提升输送;能多点加料,也能多点卸料,输送机工艺布置较为灵活。由于壳体是封闭的,这在输送易飞扬的、有毒的、易爆的、高温的物料时,对改善工人的操作条件和防止环境污染等方面都有较突出的优点。
通用设计主要参数
埋刮板输送机通用设计只包括目前国内常用的三种固定式机型共十二种规格
机型 |
型号 |
MS型 |
MS16 |
MS20 |
MS25 |
MS32 |
MS40 |
MC型 |
MC16 |
MC20 |
MC25 |
MC32 |
|
MZ型 |
MZ16 |
MZ20 |
MZ25 |
|
|
MS型埋刮板输送机主要参数
型 号 |
MS16 |
MS20 |
MS25 |
MS32 |
MS40 |
机槽宽度B(mm) |
160 |
200 |
250 |
320 |
400 |
机槽高度h(mm) |
160 |
200 |
250 |
320 |
360 |
刮板链条 |
链条节距t(mm) |
100 |
125 |
160 |
200
|
200 |
链条型式和代号 |
模锻链 |
DL10 |
DL12.5 |
DL16 |
\ |
\ |
滚子链 |
GL10 |
GL12.5 |
GL12.5 |
\ |
\ |
双板链 |
\
|
\ |
\ |
BL20 |
BL20 |
刮板型式和代号 |
T 型 |
√ |
√ |
√ |
√ |
√ |
U1 型 |
\ |
\ |
\ |
√ |
√ |
速度Vm/s |
0.16 |
√ |
√ |
√ |
\ |
\ |
0.20 |
√ |
√ |
√ |
√ |
√ |
0.25 |
√ |
√ |
√ |
√ |
√ |
0.32 |
√ |
√ |
√ |
√ |
√ |
输送量Q(m3/h) |
11~25 |
17~39 |
23~54 |
48~88 |
67~124 |
电动机功率KW |
1.5 |
√ |
√ |
\ |
\ |
\ |
2.2
|
√ |
√ |
√ |
\ |
\ |
3.0 |
√ |
√ |
√ |
\ |
\ |
4.0 |
√ |
√ |
√ |
√ |
\ |
5.5 |
√ |
√ |
√ |
√ |
√ |
7.5 |
√ |
√ |
√ |
√ |
√ |
11/10 |
\
|
√ |
√ |
√ |
√ |
15/13 |
\
|
√ |
√ |
√ |
√ |
18.5/17 |
\
|
\ |
√ |
√ |
√ |
22 |
\
|
\ |
\ |
√ |
√ |
30 |
\
|
\ |
\ |
√ |
√ |
37/40 |
\
|
\ |
\ |
\ |
√ |
输送机******长度L0(m) |
80
|
80 |
80 |
80 |
80 |
允许倾斜安装角度 |
0o≤α≤15o |
注:1、输送量Q值为水平输送时(α≤0o),并已考虑输送效率之数值
2、表中"√"表示已有设计(下同)
MC型埋刮板输送机主要参数
型 号 |
MC16 |
MC20 |
MC25 |
MC32 |
垂直段机槽宽度B(mm) |
160 |
200 |
250 |
320 |
垂直承载锻机槽高度 h(mm) |
120 |
160
|
160 |
200 |
垂直空载段机槽高度h1(mm) |
130 |
140 |
170 |
215
|
刮板链条 |
链条节距t(mm) |
100 |
125 |
160 |
200 |
链条型式和代号 |
模锻链 |
DL10 |
DL12.5 |
DL16 |
DL20 |
滚子链 |
GL10 |
GL12.5 |
GL16 |
GL20 |
刮板型式和代号 |
V1型 |
√ |
√ |
√ |
|
O型 |
√ |
√ |
√ |
√ |
O4型 |
\ |
\ |
\ |
√ |
速度Vm/s |
0.16 |
√ |
√ |
√ |
\ |
0.20 |
√ |
√ |
√ |
√ |
0.25 |
√ |
√ |
√ |
√ |
0.32 |
√ |
√ |
√ |
√ |
输 送 量 Q (m3/h) |
11~22 |
15~30 |
23~46 |
46~74 |
电动机功率KW |
1.5 |
√ |
√ |
\ |
\ |
2.2
|
√ |
√ |
√ |
\ |
3 |
√ |
√ |
√ |
\ |
4 |
√ |
√ |
√ |
√ |
5.5 |
√ |
√ |
√ |
√ |
7.5 |
√ |
√ |
√ |
√ |
11/10 |
\ |
√ |
√ |
√ |
15/13 |
\ |
√ |
√ |
√ |
18.5/17 |
\ |
\ |
√ |
√ |
22 |
\ |
\ |
\ |
√ |
30 |
\ |
\ |
\ |
√ |
******输送高度H(m) |
<30 |
安 装 角 度 |
60°,90° |
注:1、MC型均为外向刮板。
2、输送量Q值未考虑输送效率。
MZ型埋刮板输送机主要参数
型 号 |
MZ16 |
MZ20 |
MZ25 |
垂直段机槽宽度B(mm) |
160 |
200 |
250 |
垂直承载锻机槽高度 h(mm) |
120 |
130 |
160 |
垂直空载段机槽高度h1(mm) |
130 |
130 |
170 |
刮板链条 |
链条节距t(mm) |
100 |
125 |
160 |
链条型式和代号 |
模锻链DL10 |
模锻链DL12.5 |
模锻链DL16 |
刮板型式和代号 |
V1型 |
V1型 |
V1型 |
速度Vm/s |
0.16 |
√ |
√ |
\ |
0.20 |
√ |
√ |
√ |
0.25 |
√ |
√ |
√ |
0.32 |
√ |
√ |
√ |
输送量Q(m3/h) |
11~22 |
15~30 |
29~46 |
电动机功率KW |
3.0 |
√ |
√ |
\ |
4.0 |
√ |
√ |
√ |
5.5 |
√ |
√ |
√ |
7.5 |
√ |
√ |
√ |
11/10 |
√ |
√ |
√ |
15/13 |
√ |
√ |
√ |
18.5/17 |
\ |
√ |
√ |
22 |
\ |
√ |
√ |
30 |
\ |
\ |
√ |
******输送高度 H(m) |
<20 |
上水平部分******长度(m) |
<30 |
注:1、MZ型均为内向刮板。 2、输送量Q值未考虑输送效率。
|
