概述

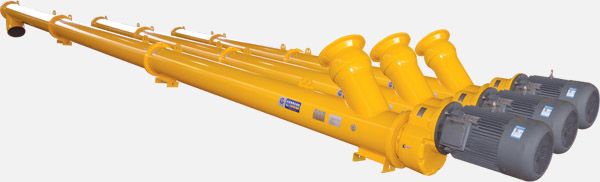

LSYⅡ型螺旋输送机为圆形机壳、可移动式输送机。大多用于大倾角输送,所以其输送原理有别于槽形螺旋输送机。当螺旋体以角速度ω旋转时,位于螺旋叶片表面的物料由于摩擦力的作用亦随之旋转,当角速度ω达到一定值时物料沿螺旋面被抛向斜前方并附着机壳,因叶片是连续不断的则物料被连续推进。
LSYⅡ型螺旋输送机体积小,重量轻,密封性强,工艺布置灵活,输送效率高,装、拆、移动方便。主要用于混凝土搅拌站(楼)、沥青搅拌楼、干粉砂浆生产线输送水泥、粉煤灰、矿粉、干粉砂浆等物料。LSYⅡ系列螺旋输送机采用全新模块化设计,现场操作维护更简便,该系列产品根据使用工况做了进一步的细分,在不同工况下表现出各自优异性能。
我公司生产的这一产品在2003年、2006年、2009年、2011年、2013年连续五届全国工程机械、建设机械主要配套件产品质量用户满意度评价调查中,被中国质量协会工程机械分会、全国建设机械设备用户委员会授予水泥螺旋输送机产品类“全国用户满意产品 ”、“全国用户满意服务单位”称号。
产品特点
1.高效的输送:直径小、转速高,输送能力大。变螺距的螺旋体及吊瓦式中间轴承使产品在作业中顺畅、均匀、快速上料。
2.稳定的产量:螺旋体采用连续叶片,各叶片导程均匀、流畅,保证了输送量的稳定、均匀,且减少功率消耗。
3.便捷的维护:中间轴承座采用吊瓦结构,易损件更换拆装十分方便,减少日常维护的成本。
4.合理的分类:按不同工况、不同物料,将LSYⅡ系列螺旋机做了进一步的细分,并以典型性物料为代表进行归纳分类,在不同工况下表现出各自优异性能。
5.随意的布置:输送机整体刚性好,无论是水平,还是大倾角输送,均可直接与其配套设备联接固定,无需地基基础,占用空间小,移动、拆装方便。
6.良好的润滑:本公司专有技术—少油润滑滑动瓦加多层迷宫式轴封设计以及由油泵、分配器、管路形成的集中润滑系统(选配),既方便又能使整机各运动副获得充分润滑。
7.可靠的密封:减速机的防尘罩采用多层迷宫环,可靠无渗漏,既创造了良好的工作环境,又保护了减速机。改良型窥视孔装置无渗水和物料泄漏之忧,拆卸也更加方便。经历风雨侵袭还能连续工作、且少有故障发生。
8.多元的联接:进、出料口可采用万向球、布袋、法兰等联接方式,也可与本公司的蝶阀、插板阀组合联接。
9.创新的设计:引进技术设计和生产的专用减速机,以其先进的制造工艺和完善的质量保证体系,不仅具有体积小,承载转矩大、噪音低、不渗油等显著优点,而且质量稳定,性能可靠,寿命长。
10.科学的管理:所有出厂产品,全部进入我公司计算机信息库,完善的产品档案,不仅有利于本公司对产品质量的跟踪,也有利于用户日后对产品信息的咨询。
类型特性及型号的表示方法:
1、 类型特性
类型特性
|
LSYⅡ-1
|
LSYⅡ-2
|
结构特性
|
水泥螺旋输送机
|
粉煤灰螺旋输送机
|
叶片型式
|
连续实体
|
连续实体
|
适用物料
|
水泥或类似特性的物料
|
粉煤灰、矿粉或类似特性的物料
|
输送角度(°)
|
0°~60°
|
0°~50°
|
悬挂吊座形式
|
非注油式或可注油式
|
增强型注油式
|
集中润滑装置
|
选配
|
选配
|
工作制度
|
间断工作
|
间断工作
|
使用工况
|
混凝土站
|
混凝土站、沥青站
|
类型特性
|
LSYⅡ-3
|
LSYⅡ-4
|
结构特性
|
干粉砂浆螺旋输送机
|
重载管式螺旋输送机
|
叶片型式
|
耐磨连续实体
|
强耐磨连续实体
|
适用物料
|
干粉砂浆或类似特性的物料
|
磨琢性物料
|
输送角度(°)
|
0°~20°
|
0°~20°
|
悬挂吊座形式
|
增强型注油式
|
增强型注油式
|
集中润滑装置
|
选配
|
选配
|
工作制度
|
间断工作
|
间断或连续工作
|
使用工况
|
干粉砂浆站
|
冶金、工矿企业
|

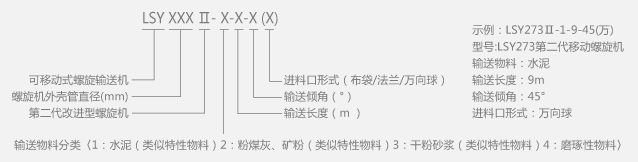

2、型号的表示方法

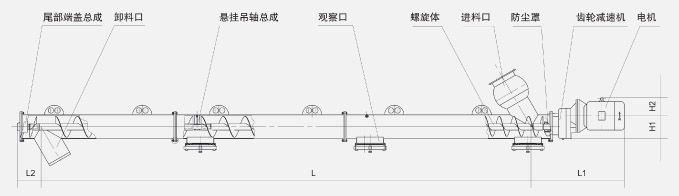

LSYⅡ型螺旋输送机结构
规格及参数
LSYⅡ-1型水泥螺旋输送机规格表
名称型号
|
LSY168Ⅱ-1
|
LSY219Ⅱ-1
|
LSY273Ⅱ-1
|
LSY325Ⅱ-1
|
螺旋体直径(mm)
|
φ140
|
φ190
|
φ240
|
φ290
|
外壳管直径(mm)
|
φ168
|
φ219
|
φ273
|
φ325
|
允许工作角度(α)
|
0°~60°
|
0°~60°
|
0°~60°
|
0°~60°
|
******输送长度(m)
|
12
|
15
|
15
|
16
|
输送能力(t/h)
|
20
|
55
|
80
|
110
|
电机功率
(KW)
|
≤7m
|
2.2~4
|
3~7.5
|
4~11
|
5.5~15
|
>7m
|
4~7.5
|
11~15
|
11~18.5
|
18.5~30
|
注:表中输送能力按输送物料为水泥(堆集密度ρ=1.2t/m3)、机身倾角在35°~45°时的输送量。
LSYⅡ-2型粉煤灰螺旋输送机规格表
名称型号
|
LSY168Ⅱ-2
|
LSY219Ⅱ-2
|
LSY273Ⅱ-2
|
LSY325Ⅱ-2
|
螺旋体直径(mm)
|
φ140
|
φ190
|
φ240
|
φ290
|
外壳管直径(mm)
|
φ168
|
φ219
|
φ273
|
φ325
|
允许工作角度(α)
|
0°~50°
|
0°~50°
|
0°~50°
|
0°~50°
|
******输送长度(m)
|
10
|
13
|
13
|
15 |
输送能力(t/h)
|
10
|
32 |
45 |
65 |
电机功率
(KW)
|
≤7m
|
2.2~4
|
3~7.5
|
4~11
|
5.5~18.5
|
>7m
|
7~7.5
|
11~15
|
11~18.5
|
18.5~30
|
注:表中输送能力按输送物料为粉煤灰(堆集密度ρ=0.7t/m3)、机身倾角在35°~45°时输送量。
LSYⅡ-3型干粉砂浆螺旋输送机规格表
名称型号
|
LSY168Ⅱ-3
|
LSY219Ⅱ-3
|
LSY273Ⅱ-3
|
LSY325Ⅱ-3
|
螺旋体直径(mm)
|
φ140
|
φ190
|
φ240
|
φ290
|
外壳管直径(mm)
|
φ168
|
φ219
|
φ273
|
φ325
|
允许工作角度(α)
|
0°~20°
|
0°~20°
|
0°~20°
|
0°~20°
|
******输送长度(m)
|
8 |
12 |
12
|
15
|
输送能力(t/h)
|
4 |
8 |
18 |
30 |
注:表中输送能力按输送物料为干粉砂浆(堆集密度ρ=1.4t/m3)、机身倾角在10°~15°时输送量。
LSYⅡ-4型重载管式螺旋输送机规格表
名称型号
|
LSY219Ⅱ-4
|
LSY273Ⅱ-4
|
LSY325Ⅱ-4
|
螺旋体直径(mm)
|
φ190
|
φ240
|
φ290
|
外壳管直径(mm)
|
φ219
|
φ273
|
φ325
|
允许工作角度(α)
|
0°~20°
|
0°~20°
|
0°~20°
|
******输送长度(m)
|
12
|
18
|
25
|
输送能力(t/h)
|
4 |
8
|
15
|
注:表中输送能力机身倾角在10°时输送量。
进出料口安装尺寸
1、布袋联接式
尺寸规格
|
LSY168Ⅱ
|
LSY219Ⅱ
|
LSY273Ⅱ
|
LSY325Ⅱ
|
D
|
168
|
219
|
273
|
325
|
d
|
20 |
30
|
36 |
36
|
d1
|
M16
|
M20
|
M24
|
M24
|
d2
|
20 |
30
|
36
|
36
|
L
|
249
|
319
|
403
|
455
|
L1
|
179
|
243 |
303
|
355
|
h
|
60
|
70
|
90
|
90
|
H
|
α≤30°
|
250
|
350 |
400
|
500
|
30°<α≤45°
|
300
|
400
|
500
|
550
|
45°<α≤60°
|
350
|
500
|
550
|
600
|
注:布袋用户自备。应具防水性能,布层1.1~1.5层为宜。
图2 布袋联接式(出料口无吊攀结构)

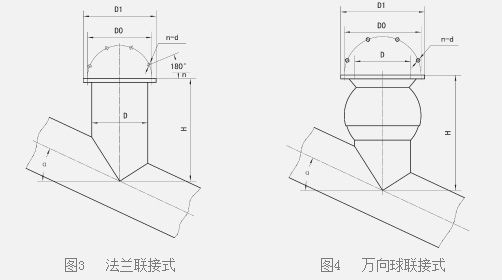

2、法兰联接式
尺寸规格
|
LSY168Ⅱ
|
LSY219Ⅱ
|
LSY273Ⅱ
|
LSY325Ⅱ
|
D
|
168
|
219 |
273 |
325
|
D0
|
200
|
252
|
315
|
365
|
D1
|
230
|
285
|
350
|
400
|
H
|
α≤30°
|
250
|
350
|
400
|
500
|
30°<α≤45°
|
300
|
400
|
500
|
550
|
45°<α≤60°
|
350
|
500
|
550
|
600
|
n-d
|
6-φ11
|
8-φ13
|
8-φ17
|
8-φ19
|
3、万向球联接式
尺寸规格
|
LSY168Ⅱ
|
LSY219Ⅱ
|
LSY273Ⅱ
|
LSY325Ⅱ
|
D
|
168
|
219 |
273
|
325
|
D0
|
250
|
300
|
365
|
365
460
|
D1 |
278 |
328 |
400 |
400
500
|
H
|
α≤30°
|
400
|
450
|
550
|
650
|
30°<α≤45°
|
450
|
550
|
600
|
750
|
45°<α≤50°
|
500
|
600
|
650
|
800
|
50°<α≤55°
|
500 |
650 |
700
|
900
|
55°<α≤60°
|
550
|
700
|
800 |
1000 |
n-d
|
6-φ11
|
8-φ13
|
8-φ17
|
8-φ19
|
注:万向球联接式螺旋输送机,在地面组装完成后用吊具安全吊装,安装调整到位后在内外球体接缝处沿圆周方向均布三点点焊(焊缝长度≥15mm)联接固定后方可卸下吊装器具;在球体接缝缝隙内及接缝外5mm区域内注上硅胶密封胶(SD-314)密封,待密封胶凝固(>24h)后,设备方能投入运行。

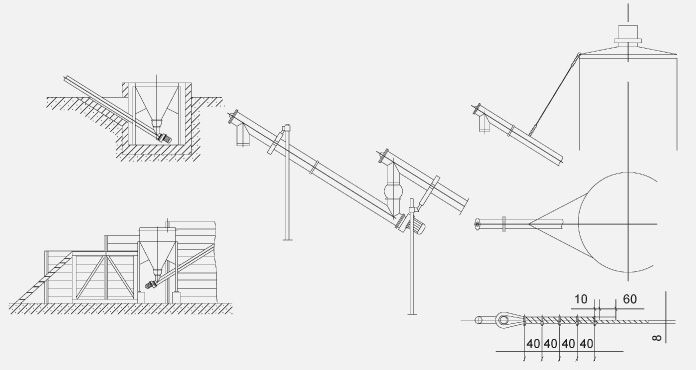

LSYⅡ型螺旋输送机安装固定形式
注:固定形式用户自选,固定器具用户自备,一定要将螺旋输送机牢固地支承,每一段至少要有2点对称。
|
