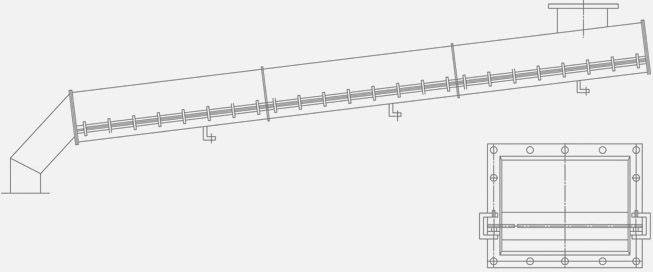

外形图
特点
气力输送斜槽适用于矾土、煤粉、煤灰、氧化铝、石膏粉、面粉、水泥、磷矿粉等易于流动的粉状物料的输送。它由数个钢板制成的槽形壳体联接组成,并沿输送方向布置成一定的斜面度。壳体的上、下层中间夹有透气层。
输送物料的高端喂入上壳体,压缩空气由专设的鼓风机吹入下壳体并通过密布孔隙的透气层分布在物料颗粒之间,使物料进行所谓的气化以改变物料的磨擦角,以其形成流动状态,而沿斜度下滑达到输送目的。
规格表
型号规格 |
输送量(t/h) |
******产量时的耗用功率(kw/10m连续长) |
风量(m3/min每10m连续长) |
QS200 |
45-72 |
0.6-1.6 |
3.0-8.0 |
QS250 |
72-110 |
0.8-2.0 |
4.0-10.0 |
QS315 |
105-160 |
0.9-2.5 |
4.5-12.5 |
QS400 |
160-260 |
1.2-3.2 |
6.0-16.0 |
QS500 |
260-410 |
1.5-4.0 |
7.5-20.0 |
QS630 |
410-680 |
1.9-5.0 |
9.5-25.0 |
QS800 |
680-1150 |
2.4-6.4 |
12.0-32.0
|
注:1、输送物料干燥的物料。 2、表中输送量指输送物料为水泥。 |
